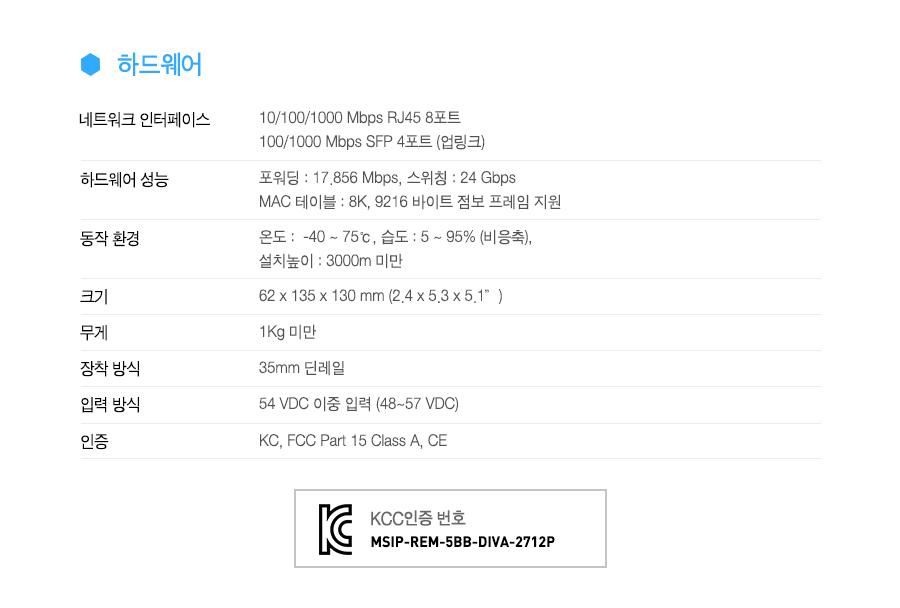

네트워크 인터페이스

10/100/1000 Mbps RJ45 8포트

100/1000 Mbps SFP 4포트 (업링크)

콘솔

RJ45 1포트

링 관리

딥 스위치

Digital I/O

입력 1채널, 출력 1채널

하드웨어 성능

포워딩: 17.856 Mpps, 스위칭: 24 Gbps, MAC 테이블: 8K

9216 바이트 점보 프레임 지원

동작 환경

온도: -40 ~ 75℃

습도: 5 ~ 95% (비응축)

설치 높이: 3000 미터 미만

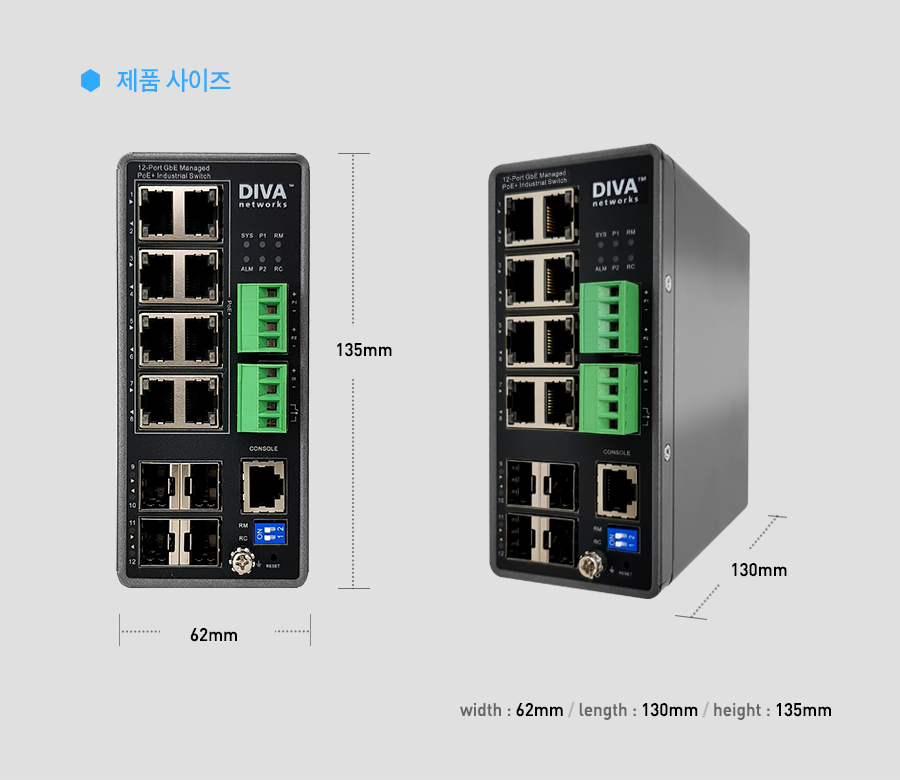

크기

62 x 135 x 130 mm (2.4 x 5.3 x 5.1”)

무게

1 kg 미만

장착 방식

35mm 딘레일

입력 전원

54 VDC 이중 입력 (48~57 VDC)

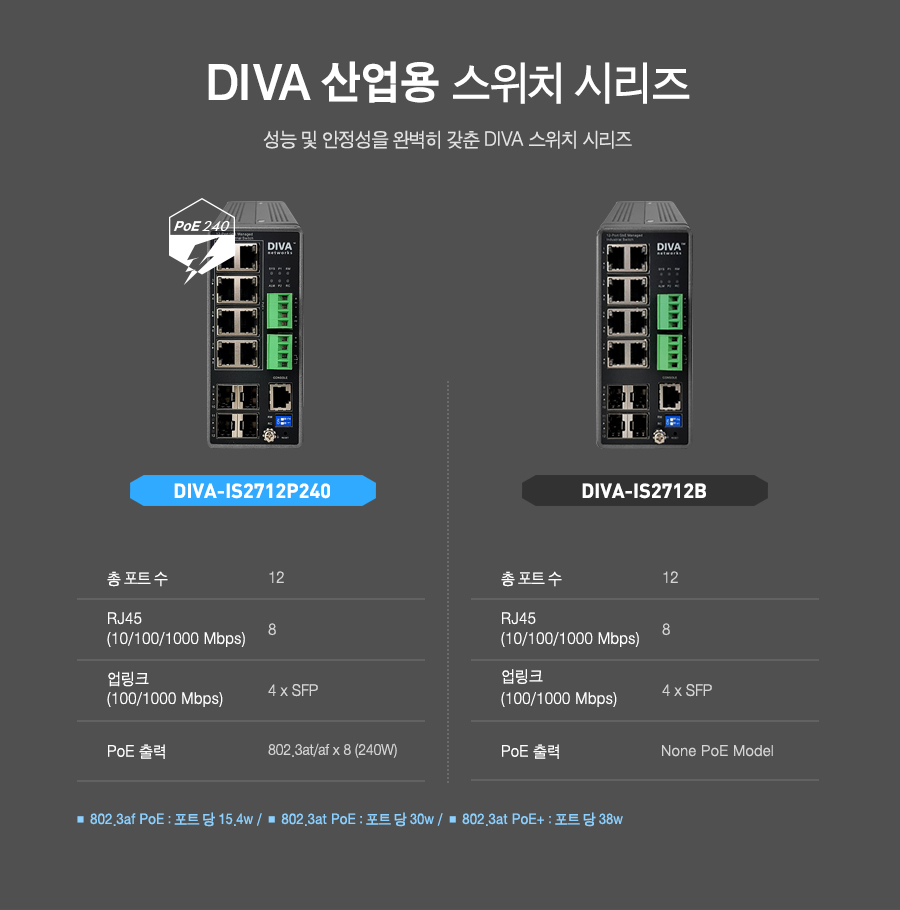

PoE SKU

802.3af(15.4W) 출력 시 48VDC 이상 입력

802.3at(30W) 출력 시 54VDC 이상 입력

PoE 출력

1~8번 포트를 통해 총 240W (포트 당 30W)

(사용자 요청에 따라 포트 당 38W 출력 가능)

인증

KC, FCC Part 15 Class A, CE

EMI√(EN61000-3-2, EN61000-3-3, EN61000-6-4, EN55022, EN55011)

Safety(EN60950√)

EMS(EN61000-4-2 ESD, EN61000-4-3 RS, EN61000-4-4 EFT, EN61000-4-5 6KV Surege,

EN61000-4-6 CS, EN61000-4-8 PFMF, EN61000-6-2√)

IEC 60068-2-6(Vibration), IEC 60068-2-27(Shock), IEC 60068-2-32(Freefall)

EN50121-4, EN50155 (Railway Norm√), NEMA TS2 (Transportation√)

IEC61850-3, IEEE1613 (Substation√), DNV (Marine√)

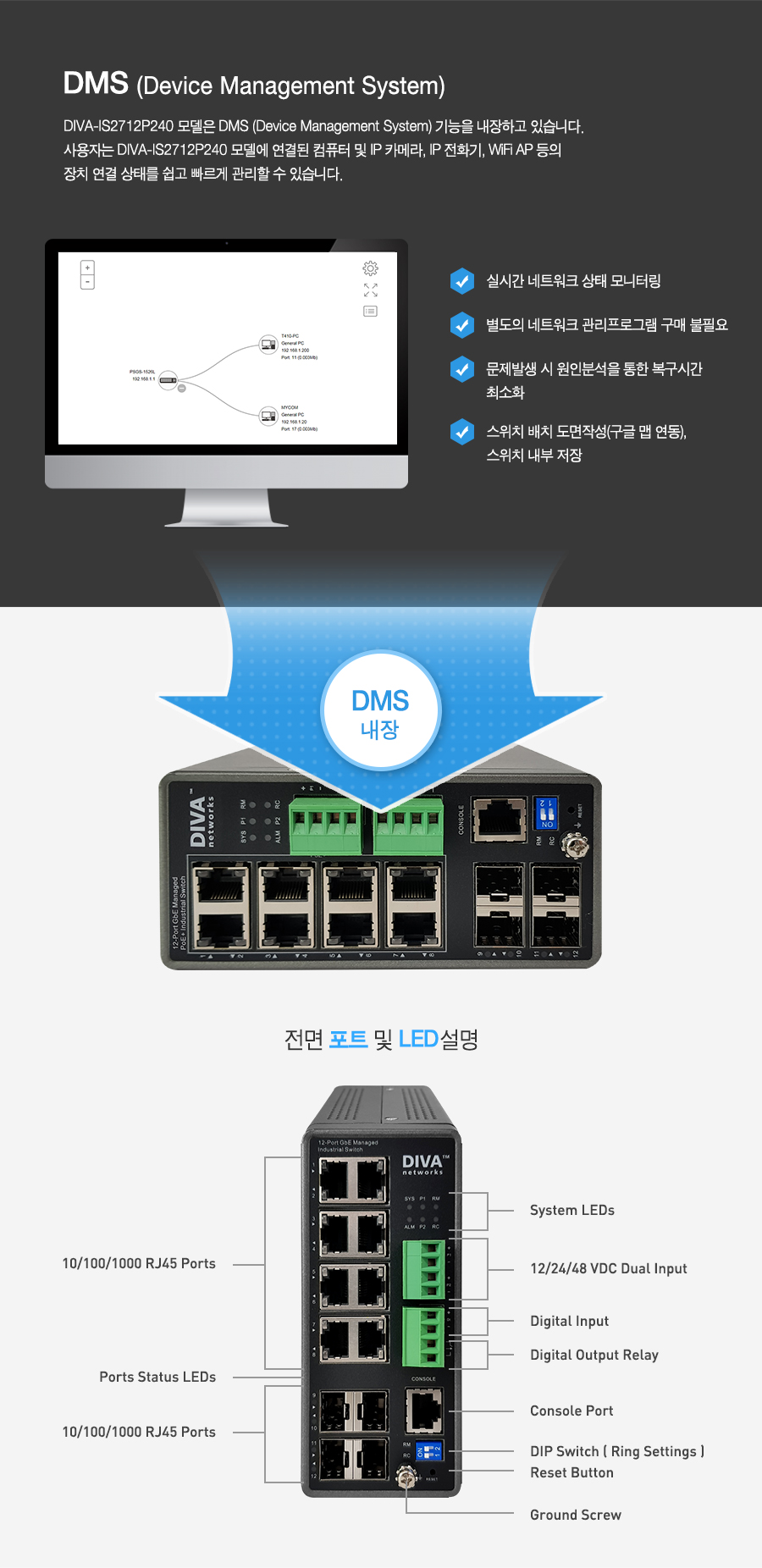

그래픽 모니터링

Topology view: 스위치 및 장치 연결 관계를 직관적인 방식으로 설정하고 관리

Floor view: 손쉬운 Smart Workforce 구성을 위한 PoE 장치 드래그-앤-드롭

Map view: 구글 지도 기반의 효율적인 장치 관리(드래그-앤-드롭 방식)

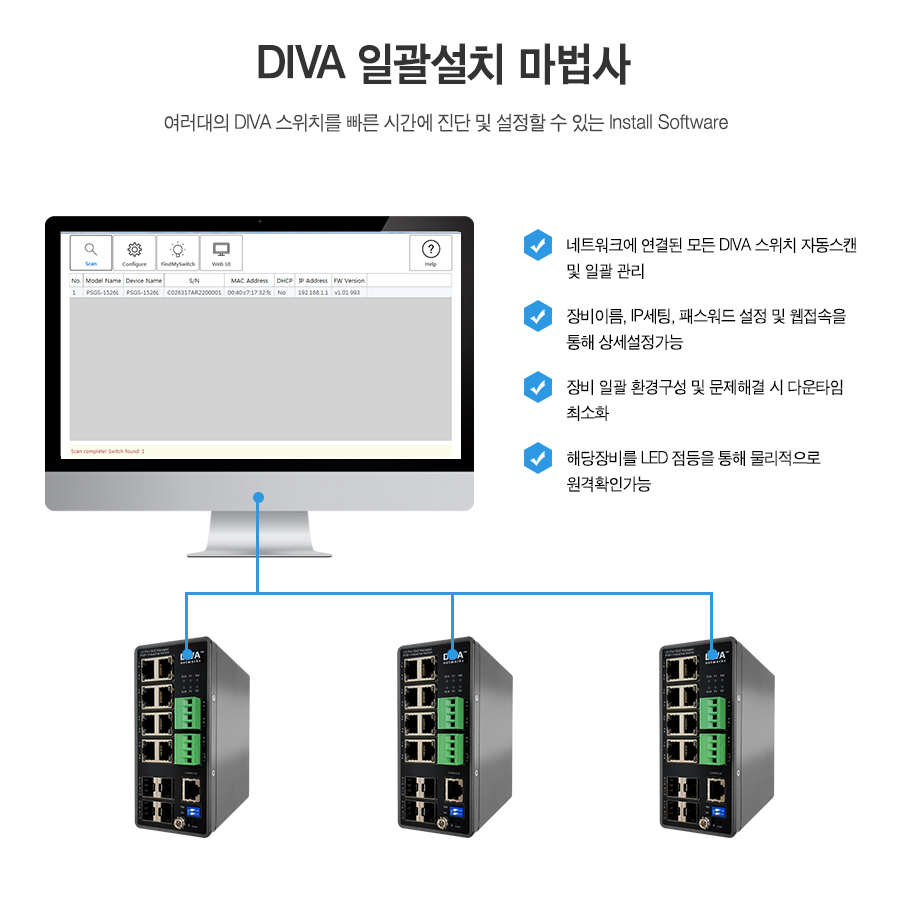

스위치 탐색

신속하게 스위치 장치를 탐색하여 관리 모드 실행

트래픽 모니터링

모든 장치들의 네트워크 트래픽을 시각적인 차트로 표시

즉각적인 모든 포트 상태 모니터링

문제 해결

마스터 스위치 장치와 연결된 장치들 사이의 네트워크 상태 진단

보호 메커니즘 지원 (예:무작위 공격으로부터 장치를 보호하기 위한 속도 제한)

성능 및 링크 관리 (IEEE 802.3ah, IEEE 802.1ag(Y.1731))

STP

(Spanning Tree Protocol)

802.1d 표준

802.1w RSTP (Rapid Sannning Tree)

802.1s MSTP (Multiple Spanning Tree)

Trunking

IEEE 802.3ad Link Aggregation Control Protocol (LACP)

최대 6개 그룹

그룹 당 최대 4포트

VLAN

Port-based VLAN

802.1Q tag-based VLAN

MAC-based VLAN

Management VLAN

Private VLAN Edge (PVE)

Q-in-Q (double tag) VLAN

Voice VLAN

GARP VLAN Registration Protocol (GVRP)

DHCP Relay

서로 다른 VLAN에서 DHCP 트래픽을 DHCP 서버로 릴레이

DHCP Option 82 연동

IGMP

v1/v2/v3 Snooping(1024개 멀티캐스트 그룹 지원)

Querier

Proxy

MLD v1 / v2 Snooping

특정 호스트로만 IPv6 멀티캐스트 패킷을 전달

MVR

(Multicast VLAN Registration)

IGMP Snooping 과 함께 멀티캐스트 트래픽을 레이어-2 네트워크로 전달

하드웨어 모니터링

온도 감지 및 알람

하드웨어 Watchdog

CPU 중단으로 인한 재시작 지원

IEEE 1588v2 PTP

Precision Time Protocol 지원

iPush

실시간 알람 통보를 기반으로 기술 지원 비용 절감

복잡한 작업도 신속하게 처리할 수 있도록 iOS 및 Android 장치와 연동

DHCP 서버

DHCP 클라이언트 장치들이게 IP 정보 할당

원격 모니터링 (RMON)

트래픽 관리 및 모니터링, 분석을 위한 임베디드 RMON 에이전트 탑재

RMON groups 1, 2, 3, 9 (history, statistics, alarms, events)

포트 미러링

네트워크 분석을 위해 특정 포트 트래픽을 다른 포트로 미러링

최대 11개의 포트 트래픽을 1개의 특정 포트로 미러링

단일 세션 지원

UPnP

장치간 상호 정보 교환이 가능하도록 Universal Plug and Play 지원

s-Flow

고속 스위치 네트워크 모니터링을 위한 산업 표준 지원

네트워크 성능 최적화, 사용 계정 및 과금, 보안

IEEE 802.1ab (LLDP)

Identities, Capabilities, Neighbors 정보 전달

LLDP-MED extensions 지원

웹 GUI 인터페이스

웹 브라우저 기반의 장치 관리를 위한 설정 유틸리티 내장

CLI

명령어 라인 모드 기반의 제품 설정 및 관리 지원

이중 이미지

업그레이드 백업을 위한 2개의 독립적인 Primary/Secondary 이미지 탑재

SNMP

Traps: version 1, 2c, 3

User-based Security Model(USM): version 3

펌웨어 업그레이드

웹 브라우저(HTTP/HTTPs) 및 TFTP를 통해 펌웨어 업그레이드 지원

콘솔 포트를 통한 펌웨어 업그레이드 지원

NTP

시간 동기화를 위한 Network Time Procotol 지원

펌웨어 업그레이드

HTTP/HTTPs, SSH

DHCP/DHCPv6 Client

Cable Diagnostics

Ping

Syslog

IPv6 관리
