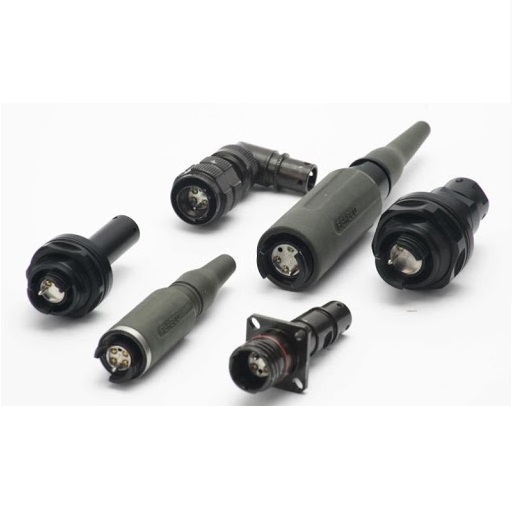

확장형 빔 커넥터
- D38999 Bulkhead D Hole Mount
- D38999 Plug
- D38999 Plug & Receptacle
- Expanded Senior
- Expanded Junior
- Expanded Mini
적용분야 Application area
- 해군 선상, 선박 및 잠수함
- 이동형 전술 대피소 전자 전장 네트워크
- 혹독한 환경에서 실외에 배치 가능
- 플랜트, 가스, 석유산업 등에 적용 가능
특징 Feature
- 정밀가공 MIL-PRF-28876, Rev. E 사양
- 5가지 쉘 타입 : 11shell, 13,shell, 15shell, 17shell, 23shell
- 플러그, 리셉터클 체결을 위한 6개의 키 옵션
- 다양한 백쉘 구조 적용 가능 (Straight, 90도)
규격 Specification
삽입 손실 | 9/125 Fiber at 1310nm / 1550nm: 1 to 4 channels: -1.5dB max / 6 to 16 channels: -2.0dB max* | |||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
50/125 Fiber at 850nm / 1300nm: 1 to 4 channels: -1.OdB max / 6 to 16 channels: -1.5dB max* | ||||||||||||||||||||||||||||
반사 손실 | ≥32dB(typical 35dB) | |||||||||||||||||||||||||||
반복결합 | 1,000회 | |||||||||||||||||||||||||||
운용 온도 | -40°C to +85°C | |||||||||||||||||||||||||||
보관 온도 | -55°C to +85°C | |||||||||||||||||||||||||||
방수 / 방진 | IP67 | |||||||||||||||||||||||||||
자유낙하저항 | 높이 1.2m 낙하, 350회 | |||||||||||||||||||||||||||
진동 | 10-500Hz, 3 방향, 진폭 0.75mm @ 10g 가속 | |||||||||||||||||||||||||||
범프 | 4000회 충돌 @ 40g 가속 | |||||||||||||||||||||||||||
내식성 | 350 시간 염수 분무 | |||||||||||||||||||||||||||
케이블 인장력 | 1000N (케이블 타입에 의존) | |||||||||||||||||||||||||||
Weight (approx) |
| |||||||||||||||||||||||||||
Connector Shell Material / Color | Aluminum Alloy (Zinc Cobalt, Olive Drab), Aluminum Alloy (electroless Nickel plated), nickel Aluminum Bronze (shot blast, non-reflective) or Stainless Steel (passivated) |
삽입 손실 | 싱글 모드 | -2.5dB (typical -1.5dB)* |
---|---|---|
멀티 모드 | -2.0dB (typical 1.0dB)* | |
반사 손실 | ≥32dB(typical 35dB) | |
내구성 | 최소 3,000개 | |
운영 온도 | -46°C to +71°C | |
보관 온도 | -57°C to +85°C | |
물 저항 | 24시간내 15m (플러그 앤 벌크 헤드; 메이트 & 오픈 페이스) | |
자유 낙하 저항 | 1.2m에서 500회 | |
진동/충격 | As per MIL-DTL-83526/20/21 | |
압착 저항 | 6.7kN | |
부식 저항 | 500 시간 염수 분무 | |
케이블 보관 | 1800N (케이블 타입에 의존) | |
Weight (approx) | Plug: 120g Bulkhead: 110g | |
Connector Shell Material / Color | Aluminum, Plug: black anodised Bulkhead: zinc cobalt Grip & boot: black |
Expanded Beam Connector - FOBEX-P
FOBEX-P 는 단일 형태의 빔 확장 커넥터로써 접촉식 광 커넥터를 비 접촉식 광 커넥터로 업그레이드 할 수 있는 제품입니다.
FOBEX-P 는 잦은 결합을 갖거나 진동이 많은 응용 분야에 최적화 되어 있으며 접촉식 커넥터보다 훨씬 손상이나 마모가 적고 안정적인 신호 품질을 가지며, 악조건의 환경 하에서도 견고한 특성을 가진다.
FOBEX-P에 적용된 렌즈는 원래의 광 신호의 빔의 크기를 확장하고, 평행광 형태로 변형이 되어 광학 정렬이 쉽고, 외부 오염에 대한 민감도를 낮추고 외부의 열 변화에도 일관적인 성능을 제공하며, 크리닝 또한 수월하게 할 수 있습니다.
FOBEX-P는 기존 접촉식 형태의 M29504/4-05사이즈와 호환되게 설계를 진행하였으며, 접촉식 핀과 소켓을 FOBEX-P로 대체하여 사용 가능합니다.
Part Number : F1000-500SMPIO
Part Number : F1000-500SMSOO=
FOBEX-P(Receptacle)
FOBEX-P(Plug)
특징 Feature
- 확장 빔 기술
- 외부 먼지와 이물질 대한 높은 내구성
- 열적 변위에 따른 특성 변화 없음
- 간단한 크리닝
- 쉬운 유지보수
- 호환성: Cavity #16, - MIL-DTL-38999series III
- 표준공구를 사용한 쉬운 설치 - 전기와 광이 혼합된 하이브리드 커넥터사용
적용분야 Application area
- 확견고한 네트워크 응용분야
- 무인화 시스템
- 상업용 항공기
Expanded Beam Connector to LC
Expanded Beam Connector to LC
특징 Feature
- 확장 된 빔 커넥터를 LC 타입으로 변환하기위한 어댑터
- 확장 빔 타입 : 38999
- 쉘 크기 : 17 Size
- 단일 모드 및 다중 모드 버전에서 사용 가능
Expanded Beam Optical + Electrical
Expanded Beam Optical + Electrical
특징 Feature
- 확장 빔 타입 : 38999
- 쉘 크기 : 25 Size
- 단일 모드 및 다중 모드 버전에서 사용 가능
- 광섬유 : 4 ch
- 전기 : 8AWG 3 ch
- 방수
